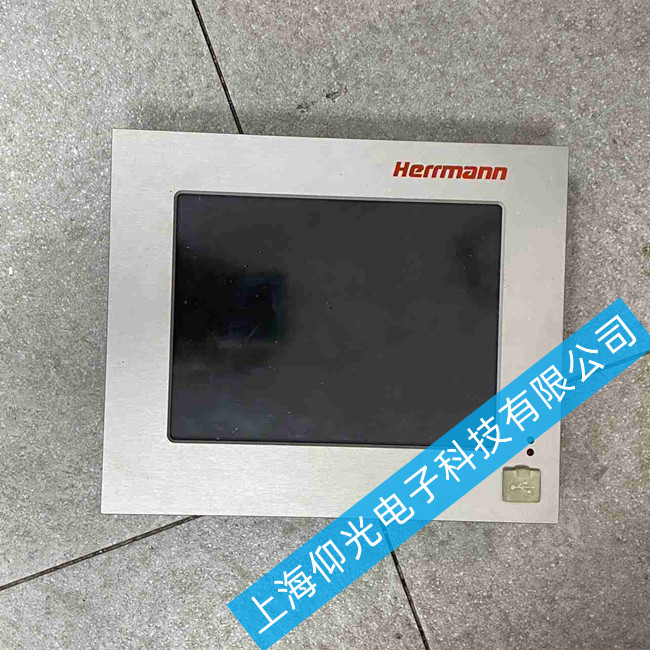

赫爾曼觸摸屏維修ETV0855常見故障維修方法
赫爾曼觸摸屏維修常見故障現象與診斷
1. 黑屏（無顯示，電源指示燈亮）
故障現象：觸摸屏通電后，電源指示燈常亮（通常為綠色），但屏幕完全不亮，無任何圖像顯示。
診斷思路：這是典型的“無高壓輸出”故障。重點檢查高壓板的供電和控制信號。
供電異常：測量高壓板輸入端的12V/24V電壓是否正常。若無電壓，需檢查電源板或連接排線。
控制信號缺失：測量ON/OFF（背光開啟）引腳電壓，正常應為3.3V或5V高電平。若為0V，說明主板未發出開啟指令，需排查主板或程序問題
。
2. 亮一下即滅（瞬間亮屏后黑屏）
故障現象：開機瞬間屏幕能正常點亮，但維持不到1秒即熄滅，電源指示燈仍亮。
診斷思路：這是高壓板保護電路動作的典型表現。原因通常是燈管老化、接觸不良或高壓輸出異常，導致反饋電流/電壓超出閾值，芯片自動關閉輸出以保護電路
。
燈管問題：檢查燈管連接線是否松動，或燈管本身是否老化發黑。
電路問題：高壓輸出電容漏電、升壓變壓器匝間短路或反饋取樣電阻變質。
3. 屏幕閃爍或亮度不均
故障現象：屏幕亮度不穩定，出現閃爍，或屏幕局部區域明顯偏暗。
診斷思路：通常與亮度控制電路或燈管老化有關。
ADJ信號異常：檢查亮度調節電壓是否穩定。
燈管老化：單根燈管老化會導致對應區域亮度下降，需更換燈管
。
三、維修步驟與方法
第一步：外觀檢查與靜態測量
目視檢查：觀察高壓板上是否有明顯的燒焦痕跡、電容鼓包、保險絲熔斷或元器件虛焊。
電阻測量：在斷電狀態下，用萬用表測量高壓板輸入端的對地電阻，判斷是否存在短路。若電阻接近0Ω，說明有MOS管或濾波電容擊穿
。
第二步：關鍵信號測量（通電測試）
供電電壓：通電后測量輸入接口的VCC（12V/24V）是否正常。
開啟電壓：測量ON/OFF引腳電壓，正常應為高電平（3.3V-5V）。若為0V，可嘗試用1kΩ電阻將該腳與VCC短接，強制開啟高壓板進行測試。
關鍵點波形：使用示波器測量PWM芯片的輸出引腳是否有驅動波形，以及升壓變壓器的初級是否有高頻振蕩信號
。
第三步：故障隔離與維修技巧
假負載法：由于燈管脆弱且維修時頻繁點亮易損壞，可使用150kΩ/10W的水泥電阻作為假負載接在高壓輸出端，模擬燈管工作，便于長時間測量波形
。
對比法：對于多路輸出的高壓板（如4燈或6燈），可以對比測量相同位置的元器件（如MOS管、變壓器繞組電阻），通過數據差異快速定位故障點
。
解除保護法：對于“亮一下即滅”的故障，若確認燈管完好，可嘗試查找PWM芯片的過壓/過流保護引腳（如OZ960的2腳、BIT3106的4腳等），通過暫時斷開保護電路（如斷開保護腳的對地電阻）來判斷是保護電路誤動作還是功率部分真故障。注意：此法需謹慎，操作時間要短，防止燒壞元器件
。
四、易損元器件清單
根據維修經驗，ETV0855高壓板以下元器件損壞率較高：
保險絲（Fuse）：過流熔斷。
濾波電容：特別是大容量電解電容，易鼓包、漏液導致供電不穩。
場效應管（MOSFET）：驅動管或開關管易擊穿短路。
升壓變壓器：受潮或過載導致匝間短路，表現為阻值異常或發熱嚴重。
PWM控制芯片：供電異常或雷擊易導致芯片內部損壞
。
五、維修安全注意事項
高壓危險：高壓板輸出端電壓高達上千伏，維修時嚴禁用手直接觸摸，測試時需保持安全距離，防止觸電。
防靜電：觸摸屏內部CMOS芯片對靜電敏感，維修前需佩戴防靜電手環或觸摸接地金屬釋放靜電。
數據備份：在拆卸觸摸屏前，務必通過軟件備份程序和數據，防止維修過程中程序丟失
。
