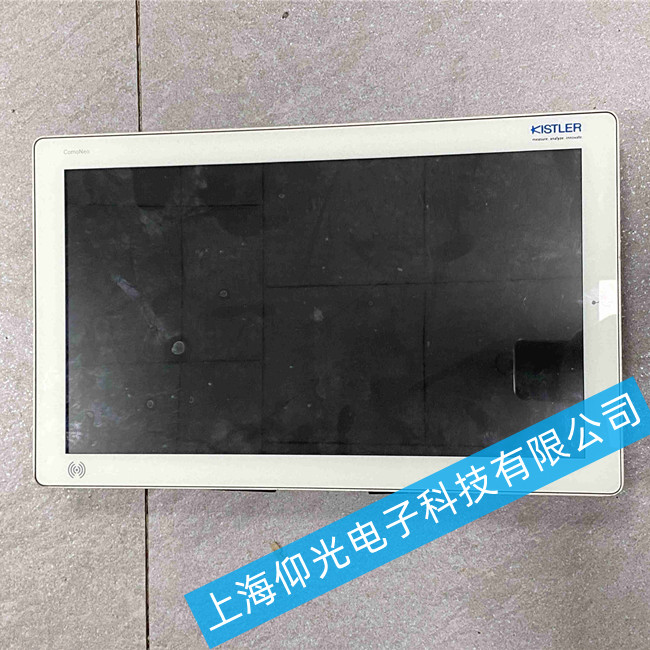

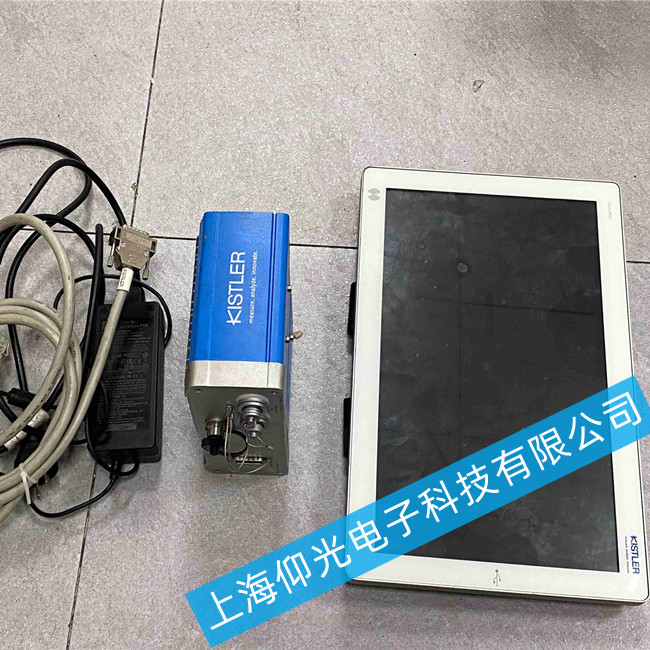

奇石樂觸摸屏維修5637A1無顯示故障維修方法
奇石樂觸摸屏無顯示故障逐級排查流程
1 第一步：電源與外部連接檢查
輸入電源
測量 AC 220V 插座電壓（正常 198–242V），檢查空開、接觸器是否跳閘。
確認電源適配器/開關電源型號匹配（典型 24V DC 或 12V DC，參考 5637A1 銘牌）。
輸出直流
萬用表直流檔測適配器輸出端：空載電壓應在標稱值 ±10% 內（如 24V±2.4V），帶載后壓降≤5%。
若電壓為 0 或大幅波動，更換適配器；若適配器正常但接入屏后電壓拉低，懷疑屏內短路。
線纜與接
檢查電源插頭、DC 輸入端子是否氧化、松動，重新插拔并鎖緊。
目視信號線（VGA/DP、串口、以太網）有無壓傷、斷芯，必要時替換測試。
2 第二步：指示燈狀態與背光判斷
5637A1 通常帶電源/狀態指示燈（綠/紅 LED）：
指示燈不亮：電源未送達或主板初級短路（繼續 3.3 節）。
指示燈亮但無顯示：
強光斜視屏幕：若有微弱字符（需遮光觀察），則為背光故障（高壓板/燈管）。
完全無字符：重點查顯示排線、主板視頻輸出、液晶屏驅動。
指示燈閃爍異常：參考手冊代碼（如快閃 3 次報錯），可能為固件或主板故障。
3 第三步（拆機慎行）：內部電源與主板初級
警告：拆機需具備電工基礎，誤操作可能擴大故障！建議記錄螺絲位置、拍照布線。
開殼檢查
斷開所有外接線，拆后蓋螺絲，觀察板卡有無燒焦、電容鼓包、保險絲熔斷。
5637A1 內部通常含：開關電源模塊、主板、逆變器（高壓板）、液晶屏+排線。
保險與初級短路
用電阻檔測 AC 輸入端保險（通常貼片或玻璃管）：阻值應接近 0Ω；若開路，更換同規格保險（先查后級有無短路）。
測整流橋輸出端對地電阻：紅表筆接+，黑表筆接地，正常數百 Ω 以上；若阻值幾 Ω 或?yàn)?0，懷疑濾波電容、開關管、整流橋擊穿。
次級直流輸出
找到主板 5V/3.3V 等測試點（通常標有 TP5V、TP3V3），上電測電壓：
5V 異常：查 DC-DC 芯片及外圍電感、電容；
3.3V 異常：多為芯片或負載短路（可斷開后級負載判斷）。
若次級無輸出但初級正常，重點查反饋光耦、基準 IC（如 TL431）。
4 第四步：顯示通道排查（背光/排線/液晶）
背光系統
測逆變器輸入電壓（通常 12V/24V）：若無電壓，查主板供電線路；
測逆變器開啟信號（ON/OFF、BL-ON）：正常為 3–5V（受主板控制），若為 0V 且拉低，懷疑主板故障；
若輸入電壓+開啟信號正常但無高壓輸出，更換逆變器或整體背光模組。
顯示排線
斷開屏線（LVDS/FPC），觀察金手指有無氧化、彎曲，用酒精+無塵布清潔后重插。
檢查排線鎖扣是否扣緊，避免虛接（常見“時好時壞”無顯）。
若有備用屏線，替換測試；無備用時可輕微彎折排線（通電狀態），若顯示閃動則確認為排線故障。
液晶屏與驅動板
外接測試儀或另一臺主機：若仍無顯示，基本判定液晶屏或驅動 COF/TAB 損壞（需換屏）；
若外接正常但 5637A1 自身無輸出，重點查主板 GPU 部分、視頻接口芯片。
5 第五步：主板與固件
BIOS/固件異常
觀察啟動瞬間：有無 LOGO 閃現后黑屏？可能固件校驗失敗或程序丟失。
通過串/TTL 查看打印信息：若卡在“Boot…”或報內存錯誤，需刷寫固件（需官方包+燒錄工具）。
主板關鍵信號
時鐘：測晶振兩腳電壓（通常 0.8–1.6V），若有示波器看波形（正弦 24MHz 等）；
復位：RESET 信號應為高電平（3.3V），開機瞬間有低脈沖；
內存/Flash：測數據線對地電阻（應對稱），若某組明顯偏低，懷疑芯片或 PCB 短路。
溫度與虛焊
熱風槍 200–250℃ 對主芯片、內存、電源 IC 輕微加熱：若短暫恢復正常，需 BGA 重焊或更換；
注意：加熱需控制時間，避免烤焦塑料件。
