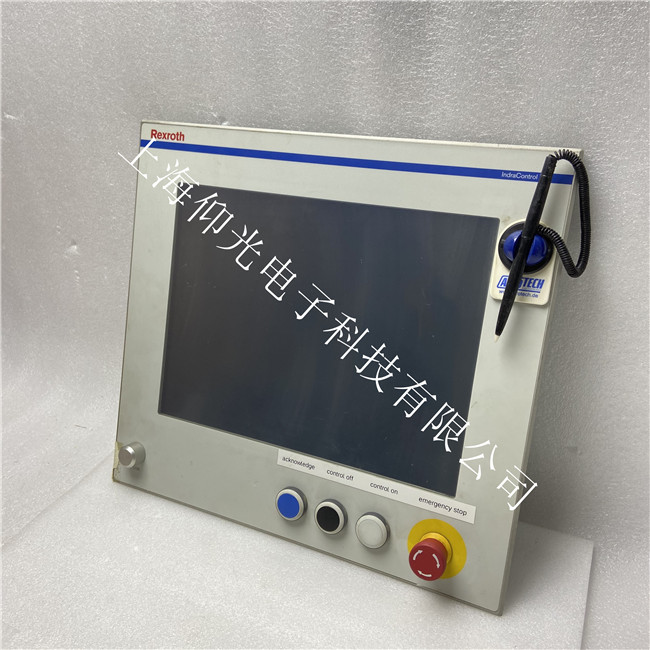

力士乐VCP系列触摸屏维修死机的两种原因：软件或者硬件
力士乐触摸屏维修常见故障现象 黑屏、花屏、白屏、进不了系统 液晶屏老化所致，高压低，灯管老化 液晶屏无显示，亮度看不清楚 液晶屏显示竖条、显示横条 通讯连接故障 启动引导一半不动 开机不能进入用户画面
 触摸屏玻璃破损 更换触摸屏 触摸偏移 触摸屏不能触摸，或者一半可以触摸另一半不能触摸 触摸屏不能校准 触摸屏无背光运行死机

　　首先我们需要*时间排除软件原因，可以使用软件进行恢复出厂设置的操作。如果不能进行恢复出场设置或者恢复出场设置后还是同样的现象，那就是硬件故障，这是我们就要选择西门子触摸屏维修服务商进行维修。

二、备份和恢复的操作只能在相同型号的触摸屏之间操作。

　　OS更新参考以下步骤，根据您的西门子触摸屏型号有所不同：

　　OS更新的步骤如下：

　　1. HMI 设备上电，做好硬件通讯连接，并在控制面板里设定好下载的路径。

　　2. 在组态计算机的WinCC flexible 中选择菜单命令“项目 ? 传送 ? 通讯设置”。这将会打开“通讯设置”对话框。

　　3. 选择HMI 设备类型。

　　4. 设置连接参数。

　　5. 单击“确定”关闭对话框。

　　6. 在WinCC flexible 中选择菜单命令“项目? 传送? 更新操作系统”。

　　7. 在“映像路径”中，选择包含有HMI 设备映像文件*.img 的文件夹。

　　HMI 设备映像文件可以在WinCC flexible 安装文件夹的“WinCC flexible Images”下找到，或者在相应的WinCC flexible 安装光盘上找到。

　　8. 选择“打开”。

　　打开映像文件后，将在输出区域显示HMI 设备映像文件的版本信息。

　　9. 在WinCC flexible 中选择“更新OS”，以运行操作系统更新。 按照WinCC flexible 的说明进行操作。 将出现一个状态视图，指示操作系统的更新进度。

　　　故障总结：

　　1、上电无反应

　　主板逆变器部分损坏

　　2、上电烧保显

　　逆变器烧坏

　　三极管D667击穿

　　3、上电蓝屏，通电十分钟后屏幕变为蓝屏

　　4、主板CPU坏

　　主板LCD负压太低，LCD负压为0，主板故障

　　5、 屏幕偏黑

　　对比度问题

　　6 通讯时有时无

　　通讯电缆接触不良造成通讯不良

　　7、 触摸失灵，有时白屏

　　触摸面板故障

　　8、黑屏，死屏

　　逆变器烧坏

　　上电即烧保显，主板故障

　　液晶故障，主板亦烧损

　　9、主板电源部分损坏

　　主板故障，出现大电流烧损

　　背光灯不亮主板逆变器故障

　　逆变器受保护引起上电黑屏

　　液晶故障，触摸面板损坏

　　10、 触控正常，主板程序无反应

　　主板故障，更换主板

　　11、触摸不良，触摸失灵；操作灵敏度不够

　　触摸电阻异常

　　银浆线电阻无穷大

　　更换触摸面板

　　客户程序问题

　　12、电源烧损

　　电源三极管被大电流击穿

　　更换主板

博世力士乐触摸屏人机界面VCP/VEP VSB/VSP/VPB VPP VDP维修
