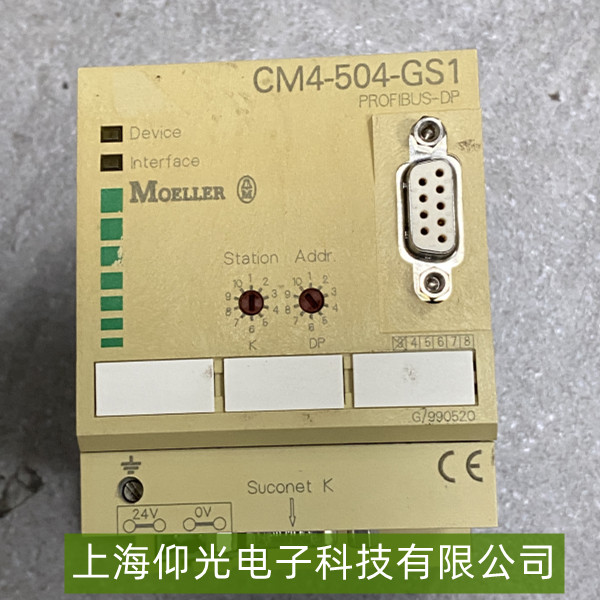

莫爾通信模塊指示燈異常故障維修技巧
莫爾通信模塊的指示燈是設備運行狀態的直觀反饋（如電源、數據傳輸、網絡連接等狀態），當指示燈出現異常（如常亮/常滅、閃爍頻率不符、顏色錯誤等），通常意味著模塊存在硬件故障、配置錯誤或外部環境問題。以下是針對性維修技巧：
一、常見指示燈異常類型與對應故障
電源指示燈異常（如不亮/閃爍）：可能為電源未接通、供電電壓不足（如DC 12V/24V輸入不符）、電源模塊損壞或模塊供電接口接觸不良。
數據傳輸指示燈異常（如常滅/高速閃爍無規律）：可能為通信線路斷路（如網線/RJ45接口松動）、對端設備未響應（如PLC/上位機未發送數據）、模塊通信參數（波特率、協議）配置錯誤。
網絡狀態指示燈異常（如LINK燈不亮/ACT燈亂閃）：可能為網絡線纜故障（如網線水晶頭氧化、雙絞線斷芯）、IP地址沖突或網絡模塊初始化失敗。
二、維修步驟與技巧
基礎檢查
電源排查：用萬用表測量模塊供電電壓（需與模塊銘牌標注一致，如DC 24V±10%），檢查電源線是否松動、接口氧化（可用酒精棉清潔）；若電源模塊獨立，需檢測其輸出是否穩定。
指示燈狀態對照：查閱模塊手冊，確認當前異常指示燈對應的標準狀態（如正常運行時DATA燈應每秒閃爍1次，若常滅可能無數據傳輸）。
硬件連接檢測
通信線路：檢查網線/RJ45接口是否插緊（可重新拔插），用網線測試儀檢測雙絞線8芯是否全通（若某芯斷路需更換網線）；若為光纖模塊，檢查光纖接頭是否臟污（用酒精棉清潔）或光纖斷裂。
模塊接口：觀察模塊的通信接口（如RS485/以太網口）是否有物理?yè)p壞（如針腳彎曲、燒蝕），必要時用鑷子調整或更換接口。
參數與配置排查
通信參數：通過配套軟件或撥碼開關檢查模塊的波特率、數據位、停止位、協議類型（如Modbus RTU/TCP）是否與對端設備一致（常見錯誤為波特率設置不匹配導致無數據交互）。
網絡配置：若為網絡模塊，檢查IP地址、子網掩碼、網關是否與局域網兼容（避免IP沖突），重啟模塊使其重新獲取配置。
固件升級：若指示燈異常伴隨通信中斷（如無法連接上位機），可能是固件損壞，需通過官方工具下載最新固件并升級（操作前備份配置）。
硬件更換：若電源、線路、參數均正常，但指示燈仍異常（如電源燈常滅且無電壓輸入），可能是模塊內部電源芯片或主控電路故障，需聯系廠家更換模塊。
