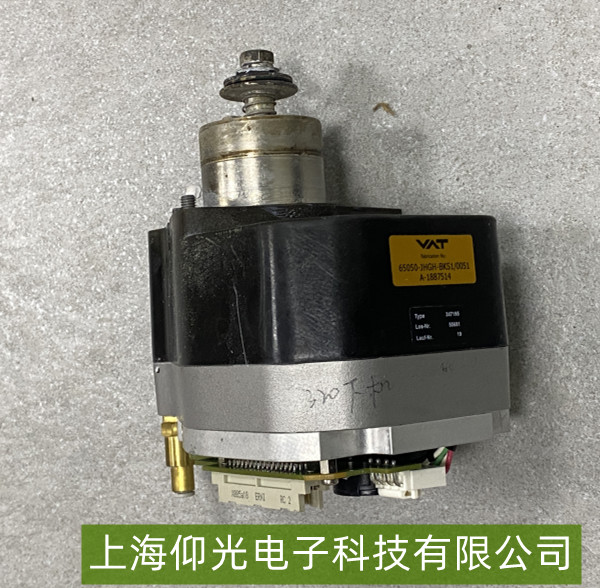

VAT 擺閥控制器過載報警維修
一、過載報警核心原因分析
VAT擺閥控制器過載報警（常見代碼如“OL”“OVERLOAD”或類似提示）通常與驅動負載異常、電氣元件故障或控制參數錯誤相關，具體原因包括：
機械負載過重：擺閥閥芯卡死、傳動機構機械阻力過大（如閥桿銹蝕、密封件粘連）、執行機構（如氣缸/電機）負載超出控制器額定驅動能力；
電氣過流：控制器內部功率模塊（如MOSFET/IGBT）、驅動電路短路，或擺閥電機/執行器繞組短路，導致電流超過保護閾值；
參數設置不當：電流限幅值設置過低、加速/減速時間過短（導致啟停瞬間電流峰值超標），或控制器與擺閥規格不匹配（如低功率控制器驅動大扭矩閥門）；
散熱或環境問題：控制器長時間運行導致內部溫度過高（散熱風扇故障或通風不良），熱保護電路觸發過載報警；
二、基礎排查步驟
觀察機械狀態
斷電后手動嘗試轉動擺閥閥芯（或操作執行機構）：若閥芯卡死、阻力極大（如因雜質堆積、密封件老化粘連），說明機械負載異常，需清潔閥芯、潤滑傳動部件（如閥桿涂抹硅脂）或更換密封件；
檢查擺閥與控制器的連接機構（如聯軸器、連桿）是否松動或變形，避免額外機械阻力。
檢查電氣連接與供電
斷開電源，檢查控制器與擺閥電機/執行器的連接線（如動力線、信號線）是否松動、虛接或破損（重點檢查端子排、插頭針腳）；
用萬用表測量控制器輸入電源電壓（如24V DC、220V AC，參考銘牌），確認電壓在額定范圍內（波動不超過±10%）；若電壓異常，排查電源模塊或外部供電線路。
觀察報警細節
記錄報警代碼（如“OL1”“OL2”可能區分電流過載/熱過載）及觸發時機（如啟動瞬間、運行中突然報警）；部分VAT控制器會顯示實時電流值，對比額定電流（參考說明書），若運行電流遠超標稱值（如≥120%額定電流），確認負載或電路異常。
簡單功能測試
若控制器支持“手動模式”或“低速測試”，嘗試以最低速度/負載運行擺閥，觀察是否仍報警——若低負載正常，說明原負載或參數設置問題；若依舊報警，可能為電氣元件故障。
三、深度維修方法
若基礎排查未解決，需進一步檢測硬件或調整配置：
檢測電氣元件
使用萬用表或絕緣電阻表檢測功率模塊（如MOSFET橋臂、IGBT）通斷狀態（正常應有特定阻值，短路時阻值接近0Ω，斷路時為無窮大）；
檢查電流傳感器（如霍爾傳感器）輸出信號（正常應為與負載電流成比例的電壓/電流值，若信號漂移或無輸出，需校準或更換）；
若懷疑電機/執行器繞組短路，用鉗形電流表測量運行電流（三相電機需檢查三相平衡性，偏差＞10%需維修電機）。
檢查控制參數與程序
通過控制器編程界面（如VAT專用軟件或按鍵菜單）核對電流限幅值（如“Current Limit”參數）、加速/減速時間（如“Accel Time”“Decel Time”），調整至與擺閥負載特性匹配（參考說明書推薦值）；
若控制器支持“故障復位”功能，清除當前報警后重新測試，觀察是否復現；若頻繁報警，需檢查熱保護電路（如溫度傳感器是否誤報高溫）。
硬件更換與維修
若檢測到功率模塊、電流傳感器或驅動電路損壞（如元件燒焦、焊點脫焊），需更換原廠兼容元件（非原廠件可能導致參數不匹配）；
對于散熱問題，清潔控制器散熱風扇、檢查通風孔是否堵塞，必要時加裝散熱片或改善安裝環境（如避免陽光直射、高溫環境）。
