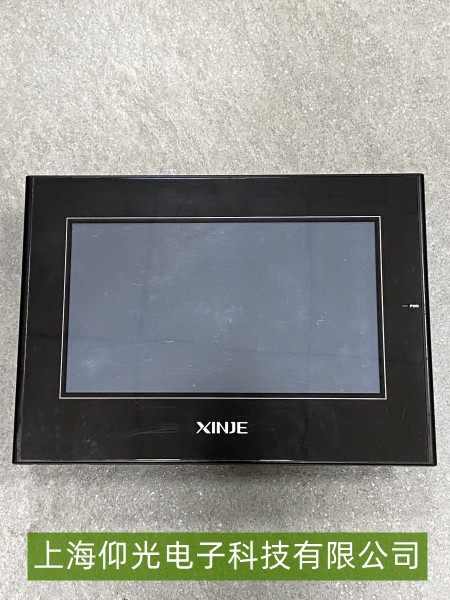

信捷觸摸屏通訊中斷故障快速修復
一、基礎檢查與快速定位
物理連接確認
線纜檢查：立即查看觸摸屏與PLC/控制器之間的通訊線（如RS485、RS232或以太網線）是否松動、脫落或彎折（尤其是接口處）。若為端子排連接，檢查螺絲是否緊固；若為插頭（如DB9、RJ45），重新插拔確保接觸良好。
線纜完整性：觀察線纜外皮是否有破損、壓痕或鼠咬痕跡，必要時用萬用表測通斷（如RS485的A/B線、以太網的TX/RX線），短路或斷路需更換線纜。
電源與設備狀態
確認觸摸屏和PLC均已上電，且電源電壓穩定（如觸摸屏標定24V DC，實測偏差不超過±10%）。若觸摸屏黑屏或無背光，優先排查電源模塊故障。
檢查設備指示燈：信捷觸摸屏通常有通訊狀態指示燈（如COM燈），正常通訊時應閃爍；若常滅或常亮紅燈，提示通訊異常。
二、常見故障原因及快速修復步驟
1. 通訊參數不匹配
問題：觸摸屏與PLC的通訊協議（如Modbus RTU、自由口）、波特率（如9600/19200）、數據位（8位）、停止位（1位）、校驗位（無/奇/偶）設置不一致。
修復：進入觸摸屏工程下載軟件（如信捷TG Designer），檢查通訊參數配置是否與PLC端完全一致（重點核對波特率和協議類型）。修改后重新下載工程并重啟設備。
2. 通訊端口或模式錯誤
問題：觸摸屏可能通過多個通訊口（如COM1/COM2、以太網口）連接PLC，若選錯端口或模式（如RS485誤接為RS232），會導致中斷。
修復：確認工程中設置的通訊端口（如COM1對應RS485接口）與實際接線一致；若使用以太網通訊，檢查IP地址是否在同一網段（如觸摸屏IP：192.168.1.10，PLC IP：192.168.1.20），子網掩碼需匹配。
3. 干擾或接地問題
問題：強電線路（如380V動力線）與通訊線平行敷設，或未接地，會導致信號干擾（表現為通訊時斷時續）。
修復：將通訊線與動力線分開走線（間隔≥30cm），或使用屏蔽雙絞線（RS485）并確保屏蔽層單端接地（接觸摸屏外殼或PLC柜地）。若現場干擾嚴重，可加裝磁環或信號隔離器。
4. 設備硬件故障
問題：觸摸屏通訊接口（如RS485芯片損壞）、PLC通訊模塊（如串口故障）或中間轉換器（如485轉232模塊）異常。
修復：嘗試用備用通訊線或更換通訊模塊（如將RS485直連改為通過隔離器中轉）；若其他設備（如另一臺觸摸屏）與該P(yáng)LC通訊正常，則原觸摸屏通訊接口可能損壞，需返廠維修。
三、快速驗證與恢復
完成上述調整后，按以下步驟驗證：
重新上電觸摸屏和PLC，觀察通訊指示燈狀態（應規律閃爍）。
在觸摸屏工程中嘗試“在線監控”或“數據刷新”，確認能否讀取PLC變量（如輸入點狀態、寄存器數值）。
若仍中斷，可嘗試恢復觸摸屏出廠通訊默認參數（需備份工程），重新配置后下載。
