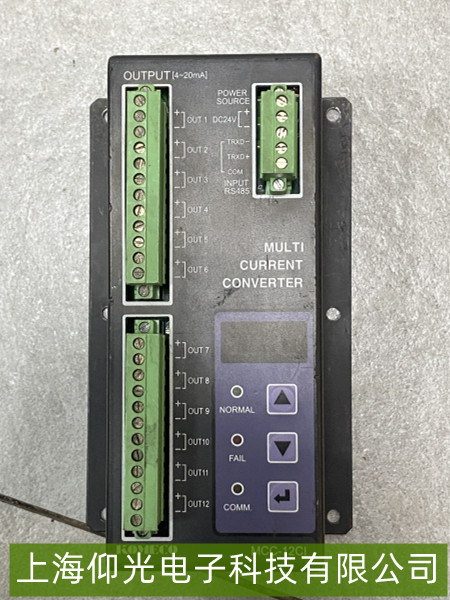

KOMECO 電流轉換器信號失真故障維修
以下是針對KOMECO電流轉換器信號失真故障的維修指南，結合通用工業級電流轉換器（如4-20mA/0-10V信號轉換場景）的常見故障邏輯整理，適用于KOMECO同類設備維修參考：
一、基礎檢查與安全準備
斷電與狀態確認
維修前先切斷設備電源，避免帶電操作引發短路或觸電。確認轉換器輸入/輸出信號類型（如輸入為4-20mA電流環，輸出為0-10V電壓），并記錄故障發生前的操作（如是否修改參數、接入新負載等）。
外觀與接線檢查
檢查轉換器外殼有無明顯破損、燒焦痕跡，尤其關注輸入/輸出端子（如接線端子是否氧化、松動，線纜屏蔽層是否破損）。
重新插拔輸入/輸出信號線，確保連接牢固（松動接觸會導致信號間歇性失真）；若使用屏蔽線，需確認屏蔽層單端接地（通常接轉換器外殼或PLC柜地）。
二、常見故障原因及維修步驟
1. 輸入信號源異常
問題：若輸入信號本身失真（如傳感器輸出的4-20mA電流波動、噪聲干擾），轉換器會直接傳遞畸變信號。
排查：用標準信號發生器（或精度更高的萬用表/電流鉗）向轉換器輸入端注入穩定信號（如4mA/12mA/20mA點），觀察輸出是否仍失真。若輸入標準信號時輸出正常，則原信號源（如傳感器、變送器）故障，需檢修上游設備。
2. 電源供電不穩定
問題：轉換器工作電源（如24V DC）電壓波動（低于21V或高于26V）、紋波過大，會導致內部電路工作異常，輸出信號畸變。
排查：用萬用表測轉換器供電端電壓（需穩定在標定范圍，通常為24V±5%），同時用示波器檢測電源紋波（正常應＜50mV峰峰值）。若電壓不足，檢查供電電源模塊或線路壓降；若紋波過大，更換電源濾波電容（通常為100μF/25V以上電解電容）或加裝LC濾波器。
3. 內部電路元件故障
關鍵元件：運算放大器（信號調理核心）、A/D或D/A轉換芯片（模擬-數字/數字-模擬轉換）、采樣濾波電容、反饋電阻網絡。
排查方法：
若轉換器為模擬電路設計，重點檢查運算放大器（如LM358）的供電引腳電壓是否正常（通常±12V/±15V），輸出波形是否畸變（用示波器測輸出端）；若運放損壞，需更換同型號芯片。
檢查采樣濾波電容（如1μF陶瓷電容）是否漏電或容量下降（用萬用表測電容容值，對比標稱值），老化電容會導致高頻噪聲混入信號。
反饋電阻（如精密1kΩ/0.1%電阻）阻值漂移會導致信號比例錯誤，用萬用表測其實際阻值是否符合標稱。
4. 電磁干擾（EMI）
問題：轉換器附近存在強電磁設備（如變頻器、大功率電機），未做屏蔽或接地處理時，干擾信號會疊加到輸出端。
解決：檢查轉換器外殼接地是否可靠（接地電阻＜4Ω）；若信號線與動力線平行敷設，需改用屏蔽雙絞線并單獨穿管；在轉換器輸入/輸出端并聯0.1μF去耦電容（抑制高頻干擾）。
三、進階排查建議
參數設置檢查：部分KOMECO轉換器支持增益/偏移校準（如通過撥碼開關或面板菜單），確認參數未被誤修改（恢復出廠設置測試）。
負載匹配性：輸出端連接的負載阻抗需符合要求（如0-10V輸出時，負載電阻應＞1kΩ，否則會導致電壓跌落失真）；若負載過小，需串聯電阻匹配。
