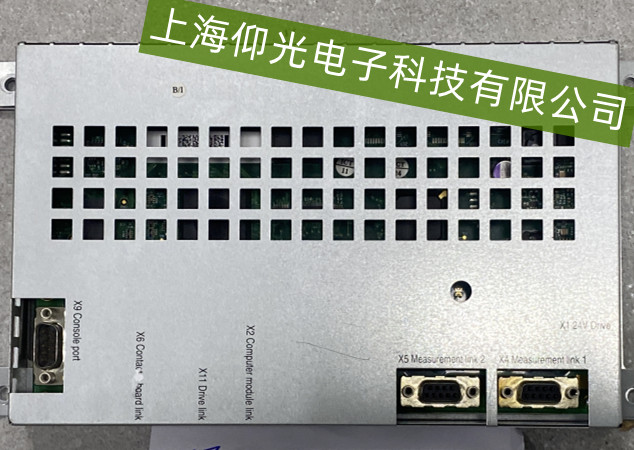

ABB 軸計算機驅動信號輸出異常故障維修方法
一、初步檢查與基礎排查
電源穩定性驗證
檢查軸計算機的主電源輸入是否穩定（電壓需符合設備標定范圍，通常為220V±10%或380V±10%），確認供電線路無虛接、過載或短路現象。同時檢查驅動模塊的輔助電源（如24V DC控制電源）是否正常輸出，不穩定電源可能導致信號輸出畸變或中斷。
物理連接檢查
重點排查驅動信號輸出端口與外部執行機構（如伺服電機、變頻器）之間的接線：
確認信號線（如脈沖、模擬量、通信線）無松動、脫落或破損；
檢查屏蔽層是否可靠接地（避免電磁干擾導致信號失真）；
使用萬用表測量關鍵信號線的通斷性（如電源線、信號地線）。
二、硬件故障定位
驅動模塊狀態檢測
觀察驅動模塊（如伺服驅動卡、IO擴展模塊）的指示燈狀態：若報錯燈（如紅色ALM燈）常亮，需參考設備手冊定位具體故障代碼（如過流、過壓、通信超時）；
若模塊硬件損壞（如電容鼓包、芯片燒蝕），需更換同型號備件，并嚴格按手冊重新配置參數（如電流環增益、脈沖頻率上限）。
軸計算機主板診斷
若驅動模塊正常但信號仍異常，可能是主板輸出電路故障（如光耦隔離器損壞、驅動芯片失效）。可通過替換法（用已知正常的同型號主板測試）或?qū)I(yè)儀器（如示波器檢測輸出波形）進一步確認。
三、軟件與參數配置
參數與程序校驗
檢查軸計算機的驅動參數設置（如脈沖當量、電子齒輪比、速度/位置模式配置），錯誤的參數會導致信號輸出與實際需求不匹配；
若設備支持軟件調試（如ABB Motion Studio），通過上位機監控實時輸出信號（如模擬量電壓值、脈沖頻率），對比理論值排查邏輯錯誤；
重啟設備并恢復出廠設置（備份數據后），排除軟件異常或臨時故障導致的輸出紊亂。
