英威騰伺服驅動器位置偏差過大故障維修指南

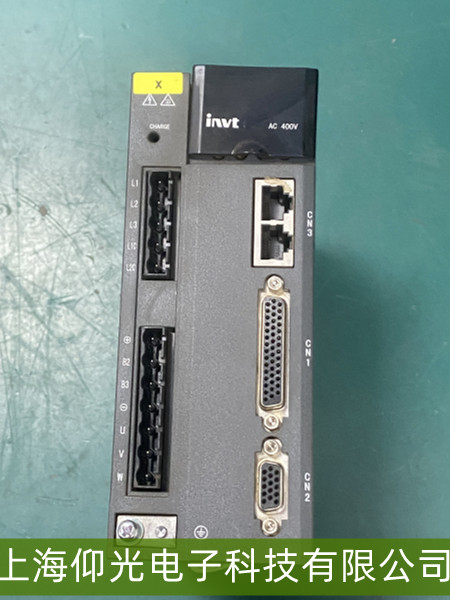

英威騰伺服驅動器（如DA200、IS620P系列）在定位控制中若出現“位置偏差過大”報警（常見代碼為“AL09”“AL14”或“位置超差”），通常表現為電機實際位置與指令位置偏差超出設定閾值（如±1000個脈沖），導致定位精度失效或設備停機。以下為故障維修的核心要點：
一、故障典型表現與直接影響
當驅動器檢測到反饋位置（來自編碼器）與目標位置（來自PLC/上位機指令）的差值持續超過參數設定的允許范圍（如“位置偏差極限值”參數Pn-xxx），會立即觸發報警并停機。此時可能出現電機抖動、定位不到位（如機械末端未到達目標點）、重復運行誤差累積等問題，嚴重影響自動化產線的精度與效率。
檢查機械負載與傳動機構
機械卡阻：手動轉動電機軸（斷電狀態），若存在明顯阻力（如絲桿卡死、導軌生銹、聯軸器松動或斷裂），會導致電機無法跟隨指令運動，反饋位置停滯。需清潔導軌、潤滑絲桿，或緊固聯軸器（如彈性柱銷聯軸器是否偏移）。
過載運行：若負載慣量遠超電機額定慣量（如大慣量飛輪未配減速機），或運行中突發額外阻力（如模具卡料），驅動器輸出扭矩不足，實際位置跟不上指令。需核算負載慣量比（建議≤電機額定慣量的3~5倍），必要時增加減速機或降低運行速度。
驗證編碼器與反饋信號
編碼器故障：編碼器（如增量式/絕對值式）是位置反饋的核心，若碼盤臟污（光學式）、磁環退磁（磁電式）或線纜斷線，會導致反饋脈沖丟失或錯誤。斷電后清潔編碼器表面（光學頭避免刮擦），檢查編碼器線纜接頭是否松動（重新插拔并鎖緊），用萬用表檢測線纜通斷（重點測信號線A+/A-、B+/B-、Z+/Z-）。
反饋線干擾：編碼器線與動力線（如伺服電機UVW線）平行敷設或未屏蔽，會引入電磁噪聲，導致反饋脈沖畸變。需將編碼器線單獨穿管或使用屏蔽雙絞線，屏蔽層單端接地（接驅動器PE端）。
檢查驅動器參數設置
位置環參數：關鍵參數包括“位置比例增益（Pn100）”“位置前饋（Pn102）”及“位置偏差極限值（Pn-xxx）”。若增益設置過低（如Pn100默認值過小），驅動器對位置誤差的修正能力弱，偏差易累積；若極限值設置過小（如默認±500脈沖但實際需求±2000脈沖），輕微誤差即觸發報警。需根據負載特性調整增益（逐步增大并觀察運行穩定性），并確認極限值匹配工藝要求。
指令與反饋匹配：確認驅動器接收的指令脈沖類型（如差分/集電極開路）、脈沖當量（如1個脈沖對應0.01mm）與上位機設置一致，避免因單位或格式錯誤導致“假偏差”。
三、深度維修方法
硬件檢測
若編碼器線纜內部導線斷路（用萬用表測不通），需更換同規格線纜；若驅動器位置檢測電路（如脈沖計數芯片）故障，可能表現為反饋信號無輸入（用示波器檢測驅動器位置反饋端子波形，正常應有規律脈沖），需返廠維修或更換控制板。
檢查伺服電機動力線（UVW）是否缺相（用萬用表測三相電壓平衡），缺相會導致電機輸出扭矩不穩定，間接影響位置跟蹤精度。
復位與驗證
短暫停機后，通過驅動器操作面板或調試軟件（如英威騰InoProShop）清除報警代碼，重新下發指令測試。若故障復現，需逐步排查上述環節；若偶爾觸發，可能是干擾導致，需加強接地（驅動器PE端與設備地網可靠連接）或增加濾波器。
四、預防建議
定期清潔編碼器與傳動部件（如每月一次），避免粉塵/油污影響反饋精度；
避免電機長時間過載運行（監控電流不超過額定值），減少機械磨損；
修改位置環參數后需空載試運行（逐步加速至目標速度），確認無異常后再投入生產。
