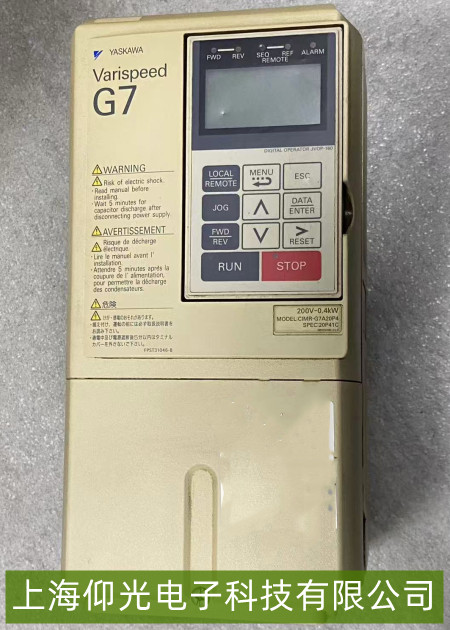

安川變頻器“GF接地故障”報警故障維修指南
安川變頻器出現“GF接地故障”報警（常見于GA500、CIMR等系列），表示檢測到電機或動力電纜存在接地異常（如電機繞組絕緣破損、電纜屏蔽層短路等），可能引發設備停機甚至安全隱患。以下是系統性維修指南：
一、故障快速定位
“GF”報警是變頻器內置保護功能觸發的結果——當檢測到輸出側（變頻器至電機）的對地漏電流超過閾值（通常為幾mA至幾十mA，具體因型號而異）時，會立即切斷輸出并報此故障。需優先區分是 電機側問題（如繞組接地）、 電纜問題（如絕緣破損、屏蔽層未可靠接地）還是 變頻器輸出模塊異常（如IGBT橋臂漏電）。
二、分步排查與維修
1. 基礎檢查
斷電操作：立即切斷變頻器輸入電源（等待5分鐘以上，待直流母線電容放電完畢，可用萬用表測量母線電壓＜36V確認安全）。
目視檢查：查看電機引出線、動力電纜是否有明顯的破損、老化（如外皮開裂、銅絲裸露）、接頭松動或受潮痕跡；檢查電機外殼是否因潮濕導致絕緣下降。
2. 絕緣電阻檢測（核心步驟）
使用 500V或1000V兆歐表（嚴禁用萬用表電阻檔！）分別測量：
電機繞組對地絕緣：斷開電機與變頻器的所有連接，測量電機各相繞組（U/V/W）與外殼（接地端）之間的絕緣電阻，正常值應≥1MΩ（若＜0.5MΩ則絕緣不合格）。
動力電纜對地絕緣：單獨檢測電纜的每一相（U/V/W）與地（剝開電纜外皮，接觸金屬屏蔽層或接地導體）的絕緣電阻，正常值同樣需≥1MΩ。
若檢測到某相絕緣電阻過低：定位到具體電纜段或電機繞組后，更換破損電纜或返修電機（如重繞繞組、烘干處理）。
屏蔽層處理：若使用屏蔽電纜，確認屏蔽層僅在變頻器側或電機側單端可靠接地（嚴禁兩端同時接地，否則會形成地環路導致誤報警）。
接線端子：檢查變頻器輸出端子（U/V/W）與電機接線端子的連接是否緊固，有無氧化或腐蝕（松動會導致接觸電阻增大，引發局部漏電）。
4. 變頻器輸出模塊排查
若上述步驟均未發現問題，可能是變頻器內部輸出模塊（如IGBT橋臂、輸出濾波電容）存在漏電或損壞。此時需：
用萬用表二極管檔檢測變頻器輸出端子間的通斷（正常時應為斷路，若任意兩相間有短路跡象，說明模塊損壞）；
聯系安川售后或?qū)I(yè)維修人員，拆機檢測輸出模塊的絕緣性能（如模塊對地電阻），必要時更換損壞組件（如IGBT、驅動板）。
