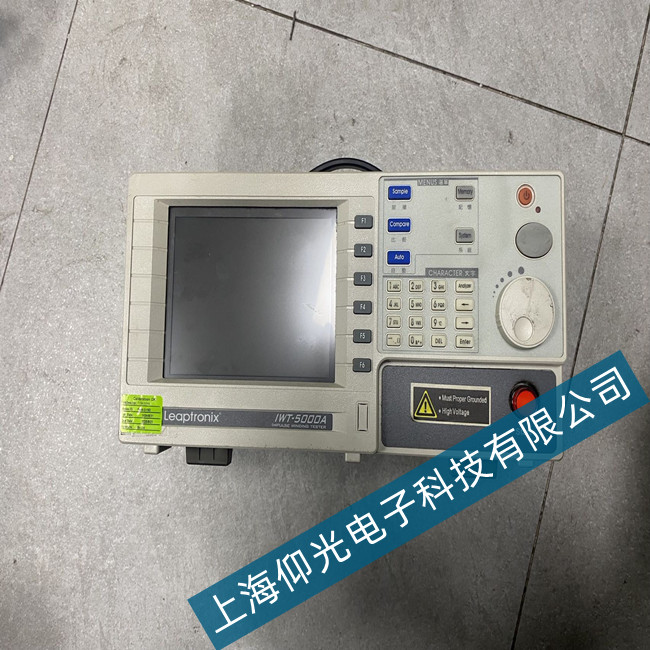

Leaptronix IWT-5000A 逻辑分析仪有启动声但屏幕异常故障维修方法
当 Leaptronix IWT-5000A 逻辑分析仪出现有启动声却屏幕异常的情况，意味着仪器供电和核心启动模块初步正常，但显示系统存在故障。可通过以下系统排查与维修方法解决问题。
一、检查屏幕连接线路
首先对屏幕连接线路进行全面检查。查看屏幕排线是否牢固插在主板和屏幕接口上，若有松动，小心拔下排线，使用无尘布蘸取少量无水酒精擦拭接口金手指，去除氧化层和灰尘，晾干后重新插回，并确保连接紧密，防止接触不良导致信号传输中断。同时，仔细观察排线是否存在破损、断裂的情况，尤其是弯折部位，轻微破损可用绝缘胶带缠绕修复，若断裂严重，则需更换同规格排线。此外，检查外接信号线（如有）是否正常，可通过替换法，用正常线缆连接仪器测试，判断是否为信号线故障。
二、检测显示驱动电路
若连接线路无问题，需对显示驱动电路展开检测。使用万用表测量驱动芯片的供电引脚电压，对照芯片手册规定的电压范围，确认供电是否正常。若供电异常，顺着供电线路，检查电源滤波电容是否鼓包、漏液，电感是否开路，电阻是否阻值变大，对损坏元件进行更换。若供电正常，进一步使用示波器测量驱动芯片的时钟信号、控制信号波形，观察其频率、幅值是否符合标准，若波形异常，可能是芯片本身故障或外围电路问题。可先排查外围元件，如晶振是否起振、电阻电容参数是否正确，若外围元件正常，需考虑更换驱动芯片。
三、排查屏幕面板故障
当显示驱动电路工作正常时，故障可能出在屏幕面板本身。检查屏幕是否有明显的物理损坏，如裂痕、破碎、漏液等，若存在此类情况，只能更换同型号屏幕面板。若无明显物理损坏，可通过专业的屏幕检测工具，向屏幕输入标准测试信号，观察屏幕显示效果，判断是否存在像素点损坏、显示颜色异常等问题。若屏幕出现局部花屏、黑屏，可能是屏幕内部的液晶驱动电路或背光源故障，对于这类问题，一般需专业设备和技术进行维修，建议联系厂家售后或专业维修机构，由其进行屏幕拆解检测和维修，必要时更换屏幕组件。
